产品功能:
适用于生产无线终端设备(手机、model、路由器、无人机主板、车载GPS主板等)的SMT线中,替代进口SMT设备贴装屏蔽盖/框,或SMT线尾,炉前/炉后通用,替代人工进行屏蔽盖贴装扣压、贴标签、读条码等工作。
产品特点:
1、可放在AOI后面贴装屏蔽框,节省上料人力,提升产能,提高AOI检测覆盖率;
2、可放在炉前/炉后贴装屏蔽盖,节省上料人力,提升产能,提高产品品质;
3、可兼容有载具及无载具PCB板贴装屏蔽盖;
4、双边供料,四个盘式送料器工位,盘式送料器有2~10盘多种选择,以适应不同产品需求,与生产线对接实现线式生产;
5、高效的多轴工作头:4个真空吸嘴,贴装速度可达2.6S/PCS,合格率≥99.8%;
6、高精密传动定位系统:采用进口设备流行的线性伺服马达,光栅尺,闭环控制。大幅提高速度,精度,稳定性和设备寿命;
7、可增加适用编带料、标签贴装及二维码扫描等功能,从而使设备能进行多样化的生产,为客户提供便捷的生产模式;
8、带2D条码读取功能:贴完标签后自动读取条码;
9、设备可改为异形元件插件机用途。

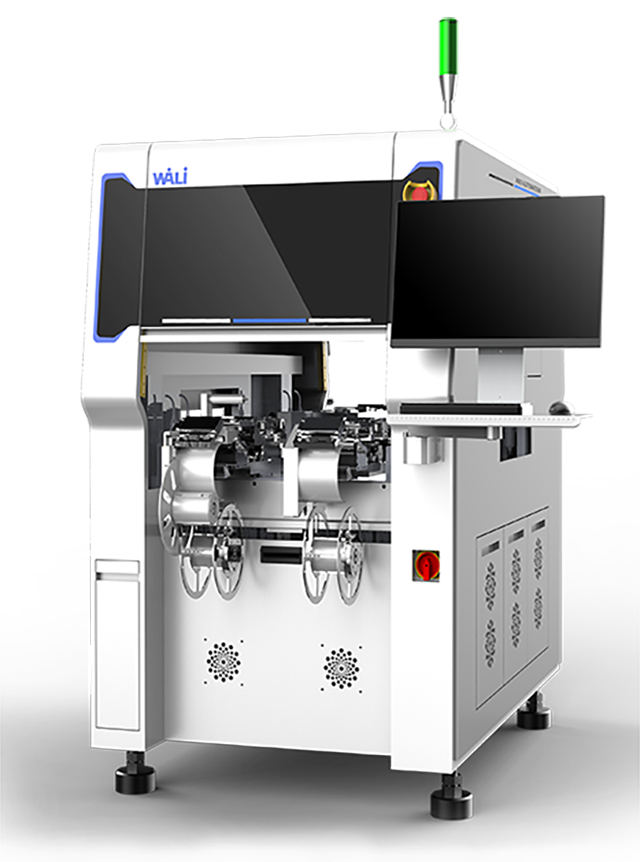

项目 | AM3100F 屏蔽框/盖自动贴装机技术参数 |
基本配置 | 标准送料平台,三段式防静电皮带传输,4个贴装头,MK相机,零件识别相机, XY轴线性马达、光栅尺; THK直线导轨;可与MES系统及MTS工具对接。 |
贴装精度 | 重复定位:±0.02MM , 位置精度:±0.05MM 3sigma |
贴装速度 | 贴装速度:2.6S/屏蔽盖 |
合格率 | 合格率≥99.8% |
屏蔽盖尺寸 | 最小:5*5*0.04(MM)最大:80*50*0.2(MM) |
TRAY来料尺寸 | 宽度范围:152MM-255MM 长度≤320MM |
PCB尺寸 | 最小:50*50(MM),最大:320*250(MM),厚度〈5MM |
轨道接口 | SMEMA |
治具回流装置 | 预留治具回流装置通道 |
供料器(数量选配) | 多盘送料器(10盘),双盘供料器 ,卷装标签供料器,卷装导热硅胶片供料器 |
编带屏蔽盖送料器 | 支持屏蔽盖编带送料器 |
定位方式 | MARK定位及机器视觉定位 |
贴装头数量 | 4个贴装头,可贴装4种以内物料 |
主机尺寸 | 1200X1330X1600MM(长*宽*高) 含传输轨道 |
多盘供料器尺寸 | 320*910*800MM(长*宽*高)(尾部突出主机430MM) |
电源 | 单相交流200~240V 50/60HZ 10A 3.3KWH |
气压 | 干燥空气0.45-0.6M pa |
设备重量 | 约1600 kg |
软件管理 | 可与MES系统及MTS工具对接 |
扩展功能 | 贴标签,贴导热棉,贴模切件,放在AOI后面替代NXT M6 贴装屏蔽框:节省上料人力,提升产能,提高AOI检测覆盖率; |
其它: | 针对所有通讯产品屏蔽盖/屏蔽框的贴装 |
