产品功能/特点：
1、适用于生产无线终端设备（手机、model、路由器、无人机主板、车载GPS主板等）的SMT线尾，炉前/炉后通用，替代人工进行屏蔽盖贴装扣压、贴装标签、导热棉及模切件、读条码等。
2、瓦力智能装配系统。

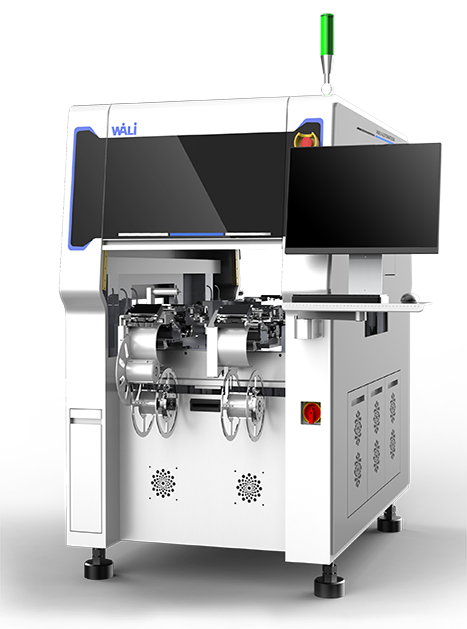

项目 | AM3100S-R 屏蔽盖自动贴装机 |
基本配置 | 标准送料平台；三段式防静电皮带传输；6个贴装头； MK相机；零件识别相机； EPSON SCARA 四轴机器人；可与MES系统及MTS工具对接。 |
贴装精度 | 重复定位：±0.02MM 位置精度：±0.05MM 3sigma |
贴装速度 | 贴装速度：2.5 S /屏蔽盖 |
合格率 | 合格率≥99.8% |
屏蔽盖尺寸 | 最小：5*5*0.04（MM）最大：75*75*0.2（MM） |
TRAY来料尺寸 | 宽度范围：152MM-255MM 长度≤320MM |
PCB尺寸 | 最小:50*50（MM），最大:320*250（MM）,厚度〈5MM |
PCB夹边最大宽度 | 〉3MM |
轨道接口 | SMEMA |
治具回流装置 | 预留治具回流装置通道 |
供料器（数量选配） | 多盘送料器（10盘），双盘供料器 ，卷装标签供料器，卷装导热硅胶片供料器 |
编带屏蔽盖送料器 | 支持屏蔽盖编带送料器 |
定位方式 | MARK定位及机器视觉定位 |
贴装头数量 | 6个贴装头，可贴装6种以内物料 |
主机尺寸 | 1380X1420X2200MM（长*宽*高） 含传输轨道 |
多盘供料器尺寸 | 320*910*800MM（长*宽*高）（尾部突出主机430MM） |
电源 | 单相交流200~240V 50/60HZ 10A 3.0KWH |
气压 | 干燥空气0.45-0.6M pa |
设备重量 | 约1400 kg |
软件管理 | 可与MES系统及MTS工具对接，自带换线WI功能，反向防呆功能 |
扩展功能 | 贴标签，贴导热棉，贴模切件 |
其它 | 针对所有通讯产品屏蔽盖的贴装 |
