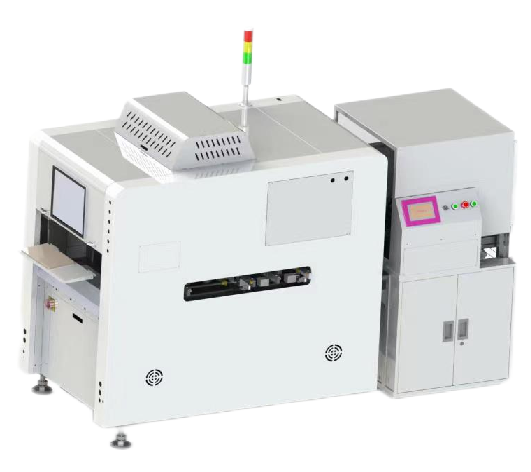

AM7系列 压块智能取放机

产品功能/特点：

1、适用于PCBA多层焊接工艺（三明治工艺）压块的炉前放置、炉后收取，以及载具的取放；

2、扩展功能：屏蔽盖贴装扣压、标签、导热棉等辅料贴装工作，可放在炉前贴装屏蔽框；

3、瓦力智能装配系统。

产品介绍




项目

AM7系列 压块智能取放机

基本配置

标准送料平台，三段式防静电皮带传输，2个贴装头，MK相机，零件识别相机， 磁栅尺， 伺服驱动，直线电机，单双轨可选；可与MES系统及MTS工具对接。

贴装精度

重复定位：±0.02MM , 位置精度：±0.05MM  3sigma

贴装速度

贴装速度：4.0 s /元件

合格率

合格率≥99.8%

物料尺寸

压块：38*78MM；  屏蔽盖：最小5*5*0.04MM ，最大80*50*0.2MM

盘式来料尺寸宽度范围=245 MM , 长度≦330 MM

PCB尺寸

双轨：最小：50*50（MM） ，最大：300*230（MM），厚度＜5MM

单轨：最小：50*50（MM） ，最大：300*500（MM），厚度＜5MM

PCB夹边最大宽度

〉3MM

轨道接口

SMEMA

送料器种类

（数量选配）

固定宽度多盘送料器（10盘），卷装标签供料器，卷装飞达

定位方式

MARK定位及机器视觉定位

工作头数量

2个贴装头，可贴装2种以内物料

主机尺寸

900X1570X1600MM（长*宽*高） 含传输轨道

电源

单相交流200~240V   50/60HZ 10A 3.0KWH

气压

干燥空气0.45-0.6M pa

设备重量

约 900 kg

软件管理

可与MES系统及MTS工具对接
